Détails sur le produit:
|
| Condition: | Nouveau | Industrie concernée: | Hôtels, magasins de vêtement, magasins de matériau de construction, usine, ateliers de réparations d |
|---|---|---|---|
| Emplacement de la salle d'exposition: | L'Egypte, Canada, Turquie, Royaume-Uni, Etats-Unis, Italie, France, Allemagne, Vietnam, Philippines, | Vidéo d'inspection de sortie: | Pas disponible |
| Rapport d'essai de la machine: | Pas disponible | Type de commercialisation: | Produit ordinaire |
| Garantie des composants de base: | Pas disponible | Composants de base: | / |
| Garantie: | 1 année | Productivité: | 500L/heure |
| Poids (kg): | 50 kilos | Service après garantie: | Maintenance sur le terrain et service des réparations |
| Service après-vente fourni: | Assistance en ligne | Couleur: | Selon les besoins |
| Matériel: | acier au carbone ou SS | Convient pour: | Déschlammez l'asséchage |
| Port: | Qingdao |
Définition:

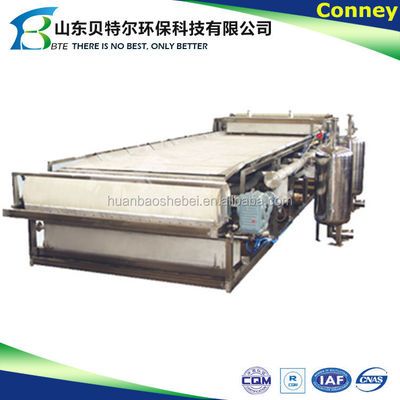

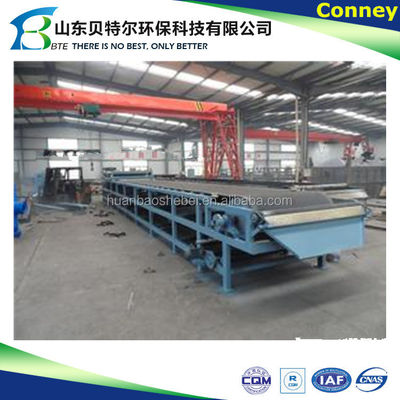

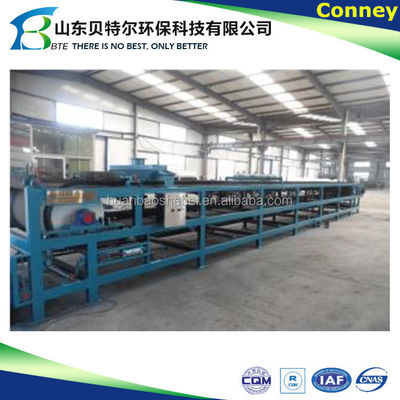

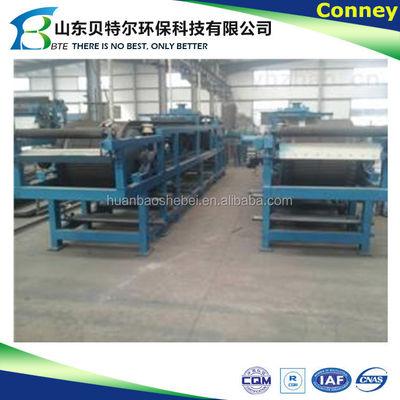

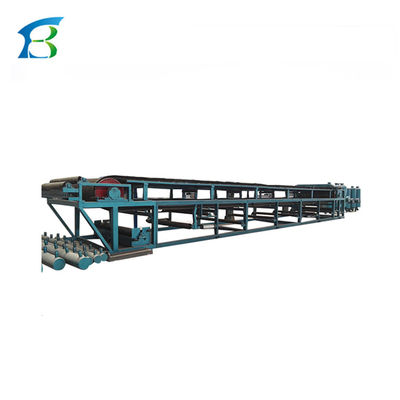

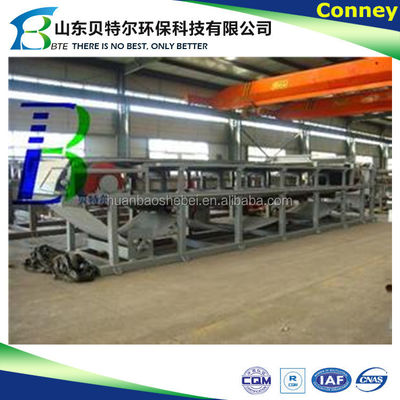

La presse à filtre à bande vide en caoutchouc à DU est un dispositif de séparation solide-liquide à haut rendement qui absorbe la technologie de pointe au pays et à l'étranger.Il a une boîte de vide fixe où la bande glisse sur pour former une structure d'étanchéité et solide-liquide est séparé sous pression sous videLa zone de filtration est capable de filtrer automatiquement, de laver le gâteau, de décharger les boues, de régénérer le tissu et de collecter la liqueur mère et la liqueur de lavage dans la section.
Il est doté d'une grande efficacité, d'une grande productivité, d'une faible teneur en eau du gâteau, d'un fonctionnement simple et d'une maintenance facile.sa technologie a atteint le niveau avancé international et est largement utilisée dans la séparation solide-liquide pour la métallurgie, l'industrie minière, l'ingénierie chimique, la papeterie, l'alimentation, le lavage du charbon, la protection de l'environnement, en particulier pour la déshydratation du sulfate de calcium dans les FGD.
Caractéristiques
1La conception modulaire permet une installation et un transport faciles.
2- Des degrés élevés d'automatisation: l'alimentation automatique consécutive, le filtrage, le lavage, la déshydratation, le déchargement, le nettoyage du tissu améliorent l'efficacité de la production.
3. Vitesse de filtration rapide: les particules de grande taille se déposent dans la couche inférieure tandis que les particules de petite taille se déposent dans la couche supérieure lorsque le matériau traverse la zone de sédimentation.La structure raisonnable du gâteau de filtre assure une faible résistance du liquide pour le filtre rapide de couche mince.
4- Technologie de filtration pratique: épaisseur du gâteau, volume d'eau, étapes de décantation contre courant, degré de vide, vitesse du filtre peuvent être ajustés pour un effet optimal.
5Effect de décantation fine: une advection multifase uniforme et approfondie ou une décantation contre courant permet de collecter et de réutiliser séparément la liqueur mère et la liqueur de lavage.
6Le DSC pour le système de contrôle assure le contrôle du site et la télécommande automatiquement.
Diagramme du processus de flux
A. Dispositif d'alimentation B. Dispositif de pulvérisation C. Dispositif de réglageD. Appareil de lavage
E. Séparateur air-liquide F. Pompes de refluxG. Pompes à vide H. Ceintures en caoutchouc
I. Tissu de filtrageJ. boîte à videK. Ceinture de frottement
Boîte à vide et dispositif de levage
La boîte à vide est reliée par une section dans son ensemble et chaque section est reliée à un tuyau de collecte de liquide pour former un système de collecte de liquide sous vide.Il y a aussi un dispositif de levage pour le changement facile de ceinture de friction.
Dispositif de réglage et dispositif de serrage
L'auto-ajustement du tissu par cylindre ou par sac à gaz est utilisé pour un fonctionnement normal.
Le dispositif de serrage fonctionne à travers des vis pour obtenir un frottement suffisant pour éviter toute déviation.
Appareil de lavage
Jet d'eau pour le lavage des tissus et des ceintures et boîte à vide scellée pour le nettoyage du site, la tête est de US spraying system Co. pour une meilleure performance.
Le type de contre-courant et le dispositif de douche offrent deux choix comme advection ou décantage contre-courant pour différents matériaux afin de laver complètement.
Système de contrôle
La télécommande et la commande sur le terrain sont pratiques pour un fonctionnement sans surveillance.
Le côté de la ceinture et de l' obturateur
Tissu en polyester EP200 à quatre couches pour bande de caoutchouc en boucle et structure composite pour les côtés, c'est-à-direla voie latérale de l'onde est reliée à une bande parallèle assure l'élasticité afin d'éviter la fraction de la voie latérale et le débit de liquide lorsqu'il passe à travers le rouleauAu sommet de la bande de caoutchouc se trouve une rangée de rainures avec un trou de décharge sous vide.Une couche de caoutchouc pur pour décharger la partie de trou peut empêcher les flux de liquide dans le ruban adhésif à travers le tissu améliore ainsi considérablement sa durée de vie.
Paramètre technique
| Modèle | Zone de filtrage (m2) | Longueur du filtre (mm) | Moteur principal puissance(kW) | Vacuum consommation(m3/min) | Boîte à vide puissance(kW) |
| 400 | 1.0 | 2500 | 3 | 2 | 1.1 |
| 630 | 5.0 | 7900 | 3 | 15 | 30 |
| 6.3 | 10000 | 3 | 15 | 30 | |
| 1300 | 7.3 | 5600 | 5.5 | 15 | 30 |
| 9.1 | 7000 | 5.5 | 20 | 37 | |
| 10.9 | 8400 | 5.5 | 20 | 37 | |
| 15.0 | 11200 | 5.5 | 20 | 37 | |
| 18.2 | 14000 | 7.5 | 30 | 45 | |
| 20.0 | 15400 | 7.5 | 30 | 45 | |
| 1800 | 20.0 | 11200 | 7.5 | 30 | 45 |
| 25.0 | 14000 | 11 | 42 | 55 | |
| 30.0 | 16800 | 11 | 42 | 55 | |
| 2000 | 20.0 | 10000 | 11 | 42 | 55 |
| 25.0 | 12500 | 11 | 42 | 55 | |
| 29.0 | 14000 | 11 | 42 | 55 | |
| 33.6 | 16800 | 11 | 66 | 55 | |
| 39.2 | 19600 | 15 | 66 | 75 | |
| 2500 | 25.0 | 10000 | 11 | 30 | 55 |
| 30.0 | 12000 | 11 | 42 | 55 | |
| 35.0 | 14000 | 15 | 42 | 75 | |
| 42.0 | 16800 | 22 | 86 | 110 | |
| 49.0 | 19600 | 22 | 86 | 110 | |
| 56.0 | 22400 | 30 | 97 | 160 | |
| 3150 | 61.7 | 19600 | 30 | 100 |
|
| 70.6 | 22400 | 30 | 123 |
| |
| 79.4 | 25200 | 30 | 141 |
|
