Capacité de 1 à 30 tonnes/h Ressources en céramique Disque de filtre à vide pour traitement des minéraux

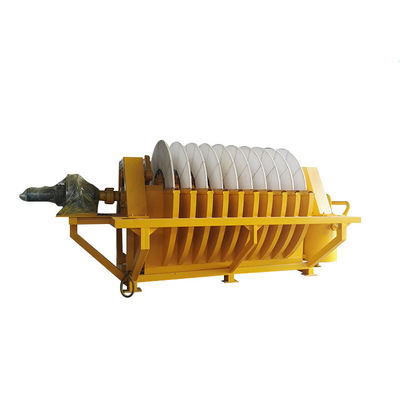

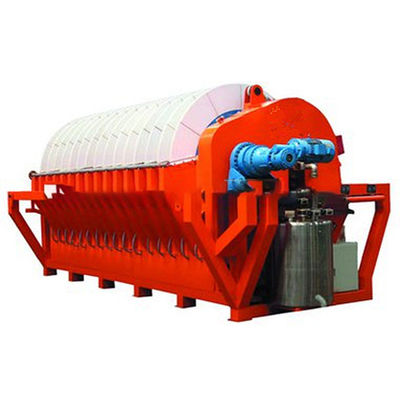

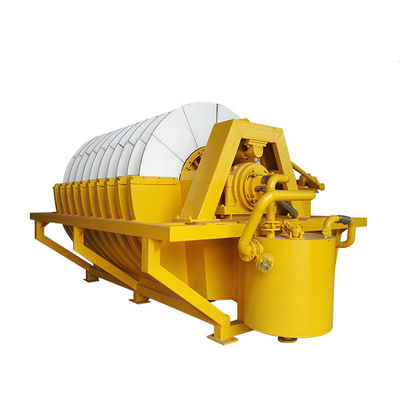

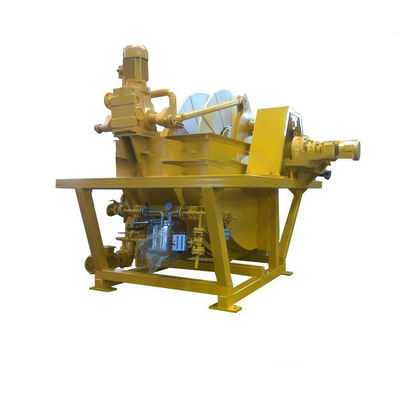

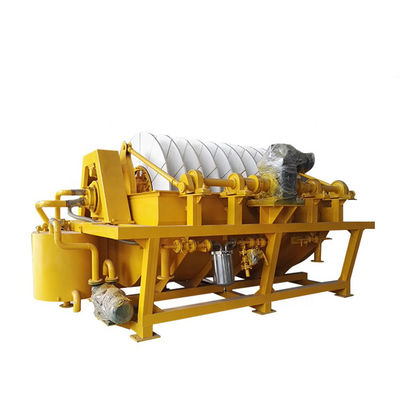

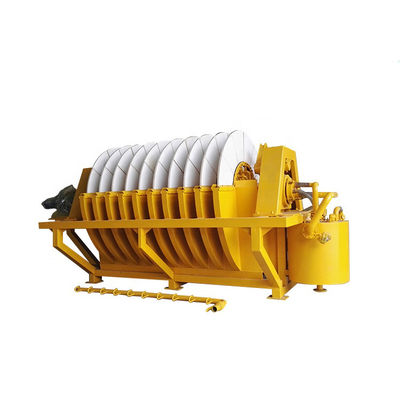

Filtre à vide à disque en céramique

Vue d'ensemble du produit

Le filtre en céramique est principalement utilisé pour la récupération de lisier de charbon fin, équipé d'une base moteur, sous la base du moteur, un bassin liquide de lisier de charbon fin est installé, dans ce bassin liquide,équipé d'un régulateur de niveau de liquide, les deux extrémités avec réservoir d'eau sous pression négative, un côté de ce réservoir d'eau est équipé d'un fixateur d'assemblage sous pression négative,l'autre côté est une pompe à vide connexion avec une pompe à vide; sur la base du moteur, il y a un rotor de récupération de lisier de charbon, ce rotor se compose d'un essieu principal, un disque de filtre en céramique à plusieurs niveaux, une plaque de décapage,plaque de support de raccordement des tuyaux de conduites à effluents à plusieurs sectionsLe rotor est situé dans une tranche liquide; le disque filtrant en céramique est constitué de nombreuses plaques de micropores en céramique cavité,ces plaques situées sur les mêmes axes sont reliées par le pipeline de raccordement des effluents.

Principe de fonctionnement

La forme et le mécanisme du filtre en céramique sont similaires au principe de fonctionnement du filtre à courroie sous vide, sous l'effet de la différence de pression,les particules de matière en suspension sont interceptées sur la surface du milieu puis se forment sous forme de gâteau filtrant tandis que le débit liquide du milieu filtrant pour réaliser la séparation solide-liquideLa différence est le filtre moyen, la plaque de filtre en céramique est avec des micropores qui peuvent produire l'effet d'éclairage.et les micropores maintiennent un état plein de liquideDans tous les cas, les plaques de filtre en céramique ne permettent pas à l'air de passer, pour cette raison, tandis que la séparation solide-liquide, économise de l'énergie et le degré de vide est élevé.Filtre en céramique composé principalement de rotorLes composants du mélangeur, du grattoir, de la cuve à lisier, du distributeur, de la plaque filtrante en céramique, du système de vide, du système de nettoyage, du système de commande automatique, etc.

Structure principale

Le filtre en céramique est principalement constitué d'un système à rouleaux, d'un système de mélange, d'un système d'alimentation et de décharge de la suspension de minerai, d'un système à vide, d'un système de décharge de filtrat, d'un système de grattage, d'un système de lavage arrière,Système de lavage unifié (nettoyage par ultrasons), nettoyage automatique par acide de correspondance), système de commande entièrement automatique, carrosserie, support, etc.

Le système de remuage consiste à remuer les matériaux de mélange dans le corps du bassin pour éviter le repliement rapide des matériaux.Plaque de filtre en céramique est installée sur rouleau, le rouleau peut être tourné par l'entraînement des engrenages réducteurs de changement de vitesse sans pas.

Le milieu de filtration du filtre en céramique est une plaque filtrante en céramique, qui ne nécessite pas de tissu filtrant, ce qui réduit le coût de production.L'écart de 1 mm entre le grattoir et la plaque de filtre prolonge la durée de vie pendant la décharge.

En utilisant des méthodes de lavage arrière et de nettoyage unifié, etc., un contrôle entièrement automatique par PLC, équipé d'un onduleur, d'un détecteur de niveau de liquide, etc.la soupape de pulpe de minerai est surveillée par le compteur de niveauLorsque le niveau est élevé, le système de commande PLC ouvre rapidement la vanne de sortie de la pompe de filtration pour vider l'eau rapidement.La céramique peut utiliser un contrôle à longue portée ou un contrôle centralisé selon les différentes exigences des clients..
